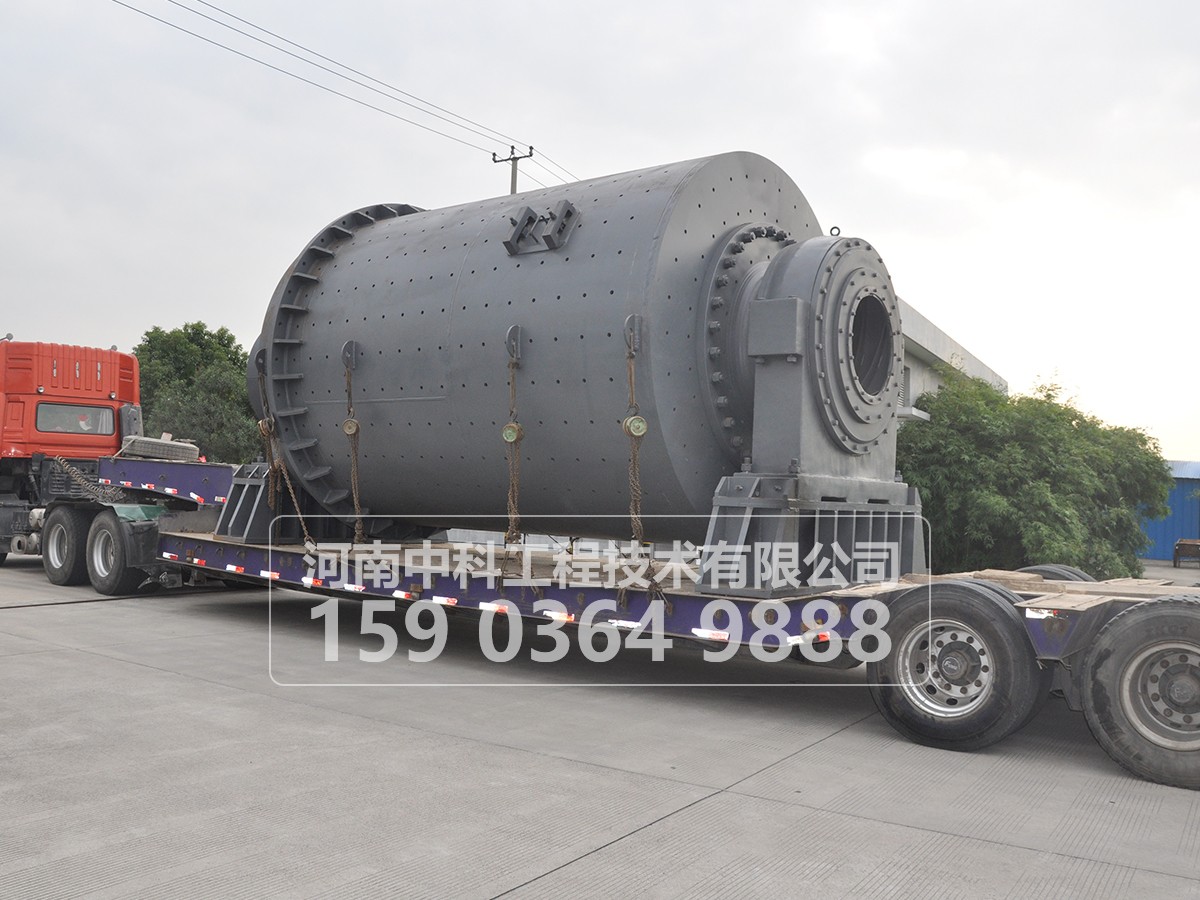

格子型磨礦機的排礦端有一格子板，格子板上面有許多小孔，以便排出礦漿。格子板靠近排礦端的一側，安裝有礦漿提升裝置，這是一種放射狀的棱條，棱條將格子板和端蓋之間的空間分成若干個通向中空軸頸的扇形室。當磨機旋轉時，放射狀棱條起著提升礦漿的作用，將由格子板上小孔排出的礦漿提升到排礦中空軸頸，通過中空軸頸再從磨礦機排出去，所以該機的工作特點主要是強迫排礦，生產能力較高。
該種磨機一般均放在 段磨礦作業，可以獲得較高的處理能力，但產品粒度較溢流型磨礦機產品粒度粗些。
